マフラーカッター(真円型・板巻き加工)

マフラーカッター(真円型・板巻き加工)|板巻き金属パイプ製造.com
マフラーカッター(真円型・板巻き加工)|板巻き金属パイプ製造.com
マフラーカッター(真円型・板巻き加工)|板巻き金属パイプ製造.com
マフラーカッター(真円型・板巻き加工)|板巻き金属パイプ製造.com
マフラーカッター(真円型・板巻き加工)|板巻き金属パイプ製造.com
マフラーカッター(真円型・板巻き加工)|板巻き金属パイプ製造.com
マフラーカッター(真円型・板巻き加工)|板巻き金属パイプ製造.com
マフラーカッター(真円型・板巻き加工)|板巻き金属パイプ製造.com
製品分類
マフラーカッター
加工分類
パイプ成形+組付
材料分類
ステンレス系
材料
SUS304
板厚
アウター0.6mm
サイズ
130*60*60
月産数
30,000

本製品の特徴

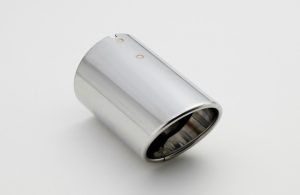

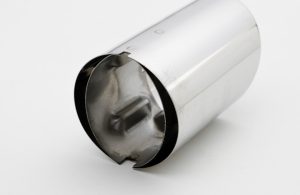

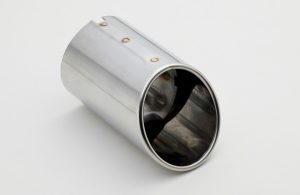

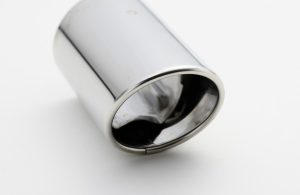

本製品は、自動車部品のマフラーカッターです。マフラーの出口部分に使用されています。リア側の意匠部品としてさまざまな自動車に使われます。インナーパイプと呼ばれるビード出しをされたパイプとアウターと呼ばれる意匠部分を組み合わせています。インナー部分は相手のマフラーとの接続用に使用されております。アウター部分は小型車向けのため、真円でスマートに見せるようになっております。
斜めにカットされたデザインとなっており、先端部分はカーリング加工が施され、幅3㎜程度の厚みを持たせています。また、磨きによって全面光沢があります。インナーパイプは一部順送化されたプレスと溶接技術を組み合わせて作っています。アウター部分は単発プレスを使用して巻き・カール部分を成形しており、溶接によって組み合わせます。弊社の意匠部品はすべて人の目を使って厳重な検査を施しております。

このように当社では、自動車部品を中心とした部品製作を行っております。年間2,000万本以上実績が証明する生産力/生産技術力をもとに、お客様の製品に対しての高いレベルのQCD:品質(Quality)・コスト(Cost)・納期(Delivery)を提供致します。自動車業界のみならず、様々な業界へのパイプ製作をご提供いたしますので、ぜひ一度ご相談下さい。
